Woro Woro: Sequence Diagram

Sequence Diagram adalah diagram yang menggambarkan interaksi antar objek di dalam system. Diagram ini juga dilengkapi oleh dengan pesan yang dikirim atau diterima oleh setiap objek. Namun, diagram ini kurang mampu menjelaskan detail dari sebuah algoritma, seperti loop, branching.

Istilah lain pada sequence diagram :

Time merupakan elemen penting dalam sequence diagram. Dan disini konteksnya adalah urutan, bukan durasi.

Alternatives biasa digunakan untuk mendesain sebuah pilihan mutually exclusive antara dua atau lebih urutan pesan. Alternative menggambarkan pemodelan dari sebuah logic “if then else” classic.

Kombinasi fragmen Option biasa digunakan untuk memodelkan sebuah urutan dimana diberikan sebuah kondisi tertentu akan terjadi, jika tidak-urutan tidak akan terjadi. Sebuah option digunakan untuk memodelkan sebuah statement “if then” sederhana.

Kombinasi fragment Loop digunakan untuk memodelkan sebuah urutan yang berulang-ulang. Dimana syarat perulangan diletakkan pada bagian sebelah kiri atas sebuah fragmen loop.

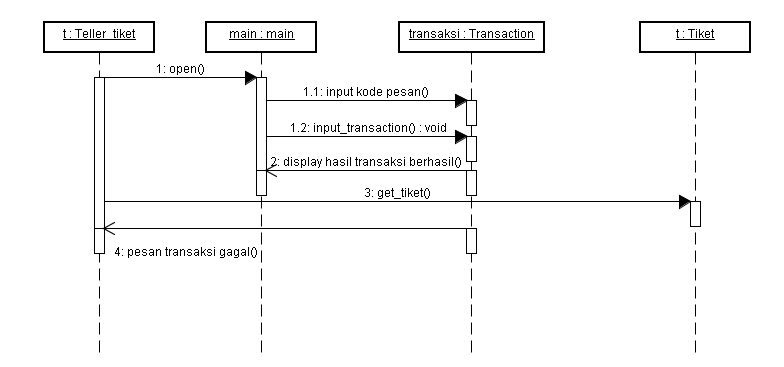

Contoh Gambar
